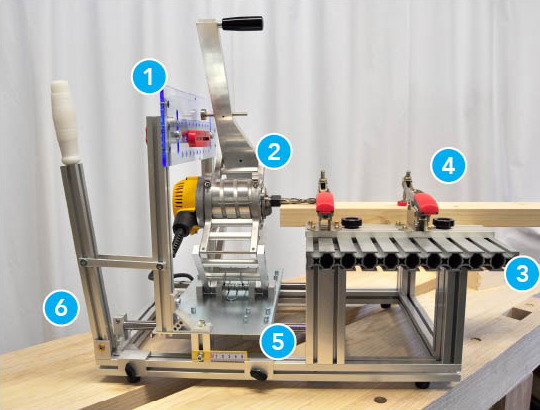

El PantoRouter (PantoRouter) implementa un rodamiento de guía para seguir un plantilla que mueve la broca para cortar un patrón idéntico de forma pero con la mitad del tamaño original.
1. La porta-plantilla
2. El ensamblaje del pantógrafo
3. La mesa fija o inclinada
4. Abrazaderas de fijación
5. Las guías lineales
6. La palanca
Por usar nuestras plantillas plásticas precisamente diseñadas y una combinación de los rodamientos de guía y las brocas, el PantoRouter puede cortar ambas la caja y la espiga para que tengan el tamaño justo.
Además de las cajas y las espigas de precisión, el PantoRouter hace ensambles de dientes, las juntas rectas y a media madera en las colas de milano, las colas de milano deslizantes, y un sinnúmero de formas diferentes o numerosas combinaciones de caja y espiga en un solo juego de piezas.
Se hicieron tres tamaños diferentes de caja y de espiga, todos hechos por la misma plantilla. Por cambiar el diámetro de la broca y el tamaño del rodamiento de guía, se ajusta el tamaño de ¼ pulgadas a 3/8 pulgadas a ½ pulgadas.
Ambas las espigas y las colas se cortan con un solo arreglo. Éste es el método más rápido que hemos visto para crear colas de milano precisas y repetibles.
Esta plantilla personalizada se hizo con la máquina de CNC de un cliente. Utilice la herramienta de medir por el rodamiento de guía/la broca/la plantilla en la sección de ayuda para determinar las medidas exactas de la ranura y de la plantilla
Uno puede hacer numerosas cajas y espigas en una sola pieza con plantillas personalizadas o por usar dos, tres o cuatro plantillas TEM MT3 ya en existencia, montadas a una porta-patrón.
Vea los videos de Mattias en www.woodgears.ca para ver cómo hizo él esta pieza de muesca y espiga múltiple. Estas uniones son increíblemente fuertes y si usted las corta por completo, le dan un toque interesante a la obra
Los tarugos integrados se pueden formar por cortar la pieza de madera o se pueden perforar los agujeros de manera muy precisa en las dos piezas usando el HPR.
